جرثقیل دروازه ای

یکی از انواع پرکاربرد جرثقیل در صنایع مختلف، جرثقیل دروازه‌ای است. امکان دارد این نوع جرثقیل با جرثقیل سقفی اشتباه گرفته شود، اما با آن تفاوت‌هایی خواهد داشت. در طراحی و ساخت و اجرا جرثقیل دروازه ای باید نکاتی را مد نظر قرار داد. در این مطلب از جرثقیل دیاکو، شما را با جرثقیل دروازه‌ای آشنا خواهیم کرد و به شرح مراحل طراحی و ساخت این نوع جرثقیل کاربردی و هر آن ‌چه که لازم است در این خصوص بدانید، پرداخته می‌شود.

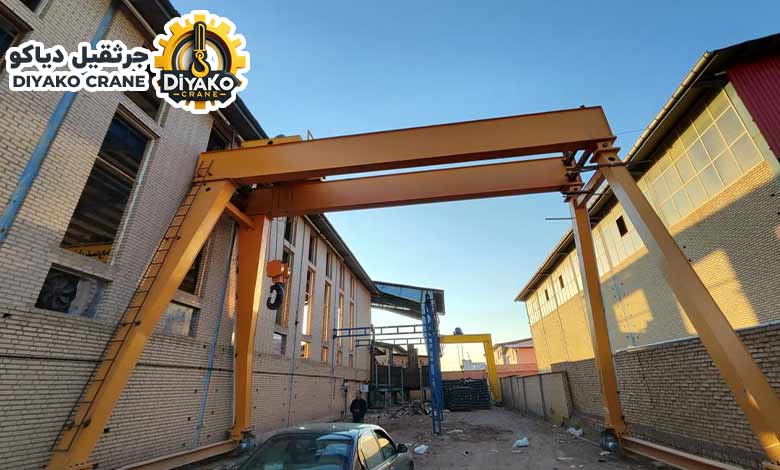

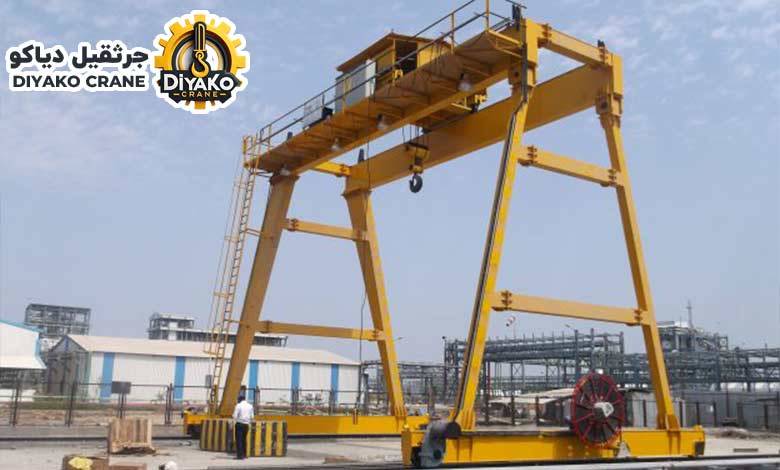

جرثقیل دروازه ای چیست؟

جرثقیل دروازه ای به جرثقیل سقفی شباهت دارد اما تفاوت آن با جرثقیل سقفی در این است که پل افقی سازه بر روی دو پایه قرار گرفته است و به شکل «قاب در» خواهد بود. همچنین جرثقیل‌ سقفی به ساختمان نگهدارنده متصل هستند اما در مورد جرثقیل‌های دروازه‌ای این اتصال نمی‌تواند وجود داشته باشد.

در طراحی این نوع جرثقیل دو پیکربندی متفاوت شامل تک پل و دو پل به کار می‌رود. به تیری که به شکل افقی در قسمت بالای جرثقیل تعبیه می‌شود، پل می‌گویند. در جرثقیل دروازه‌ای، تیر به پایه‌های مستقل از هم وصل می‌گردد و در جایی که به زمین اتصال پیدا می‌کند، روی چرخ یا ریل قرار می‌گیرد.

در واقع برای جرثقیل‌های کوچک‌تر، پایه‌ها روی چرخ قرار خواهد گرفت و برای جرثقیل های بزرگتر، هر کدام از پایه‌ها، روی یک ریل قرار داده می‌شود تا جرثقیل در مسیر خود به طور مستقیم حرکت کند. طراحی و ساخت و اجرا جرثقیل دروازه ای بر خلاف جرثقیل بازویی، بیشتر در فضای باز صورت می‌گیرد. برای استعلام قیمت و خرید انواع جرثقیل دروازه ای می‌‎توانید با شماره ۰۹۱۲۱۴۰۲۰۰۱ در تماس باشید.

کاربردهای جرثقیل دروازه ای

به طور کلی از جرثقیل‌ها می‌توان در صنایع مختلف مانند صنایع کشتی سازی برای بلند کردن کشتی، حمل و بالا بردن قطعات، حمل واگن‌ها در ایستگاه‌های راه آهن، بارگیری و تخلیه کانتینر، جابجایی قطعات سنگین در کارخانه‌ها، ساخت و ساز در محل و نصب و غیره استفاده کرد.

این نوع جرثقیل یکی از مهم‌ترین و کاربردی‌ترین انواع جرثقیل برای حمل و نقل در صنایع محسوب خواهد شد و معمولا از آن برای بارگیری، جابجایی و تخلیه قطعات کوچک یا بزرگ در داخل یا خارج ساختمان بهره‌ گیری می‌شود. به طور کلی در انبارهایی که با حجم بالایی از مواد و بار برای حمل و نقل روبه‌رو هستید، استفاده از جرثقیل‌های دروازه ای که قدرت حمل بار با وزن زیاد را دارند به نسبت جرثقیل ثابت، متداول‌تر است.

انواع جرثقیل دروازه ای

از انواع جرثقیل دروازه‌ای می‌توان به موارد زیر اشاره کرد:

جرثقیل درو‌ازه ای تک پل

این نوع جرثقیل د‌روازه‌ای قادر است تا وزن ۱۶ تن بار را به آسانی جابجا کرده و حمل نماید. در شرایطی که نمی‌توان سوله ایجاد کرد، تا دهانه ۳۹ متر، به طراحی و ساخت و اجرا جرثقیل دروازه ای تک پل پرداخت. این نوع جرثقیل از ستون یا پایه برخوردار است و مسیر حرکت آن سطح کف خواهد بود. با استفاده از جرثقیل درو‌ازه ای تک پل می‌توان در هزینه‌های ساخت یک ساختمان صرفه‌جویی کرد.

جرثقیل دروازه ای دو پل

به طور معمول این نوع جرثقیل‌‌های دروازه‌ای برای جابجایی بارهایی با وزن سنگین و اغلب در فضاهای باز مورد استفاده قرار می‌گیرند. جرثقیل‌های در‌وازه‌ای پل در انواع زیادی مانند کابین‌دار، مجهز به بالابر گردان، مجهز به بالابر کمکی و سایر موارد به تولید می‌رسند.

جرثقیل نیم د‌روازه ای تک پل

جرثقیل‌ نیم دروازه‌ ای تک پل از دسته جرثقیل‌‌های دروازه‌ ای است که به شکل L وارونه ساخته می‌شود. این نوع جرثقیل‌ها از یک سمت بر روی تیرهای سقف و از سمت دیگر روی ریل قرار گرفته بر روی زمین، به حرکت در می‌آیند.

این دستگاه‌ها بیشتر در مجاورت سالن‌ها و سوله‌ها به کار گرفته می‌شوند. جرثقیل‌های نیم دروازه ای تک پل دارای یک ستون (پایه) خواهند بود و بر روی مسیری که معمولاً یک طرف آن روی سطح کف هستند، حرکت می‌کند.

جرثقیل نیم در‌و‌ازه ای دو پل

هنگامی که به حمل و جابجایی بارهای سنگین وزن با وزنی در حدود ۱۲۰ تن نیاز داشته باشید، جرثقیل نیم دروازه‌ ای دو پل یکی از بهترین انتخاب‌ها محسوب می‌شود. این نوع جرثقیل‌ها دارای عملکردی مداوم و سنگین هستند و از انعطاف ‌پذیری بالا و کاربری ساده‌ای برخوردارند. جرثقیل‌های نیم دروازه‌‌ای دو پل در انواعی با دهانه تا ۴۰ متر تولید می‌شوند و می‌توان با توجه به نیاز کاربری، از آن‌ها استفاده کرد.

مراحل طراحی جرثقیل دروازه ای

در طراحی و ساخت و اجرا جرثقیل دروازه ای چندین طرح کلی استفاده می‌شود که به شرح زیر هستند:

طراحی جرثقیل دروازه ای کامل (Full Gantry Crane)

این نوع جرثقیل مرسوم‌ترین نوع جرثقیل دروازه‌ای است و در این نوع طراحی، جرثقیل بر روی دو پایه که بر روی ریل هستند، قرار می‌گیرید. طراحی این نوع جرثقیل‌ها بر روی یک مسیر مستقیم انجام می‌شود و انواع وسایل نقلیه می‌توانند از زیر آن عبور کنند.

طراحی جرثقیل دروازه ای پرتابل (Portable Gantry Crane)

نوع دیگری از طراحی جرثقیل دروازه‌ای، طراحی جرثقیل‌هایی است که به شکل پرتابل یا قابل حمل انجام خواهد شد. این نوع دستگاه‌ها وزن کمتری دارند و در طراحی آن‌ها از ریل برای حرکت پایه‌ها استفاده نمی‌شود و به جای آن چرخ به کار می‌رود.

طراحی جرثقیل دروازه ای قابل تنظیم (Adjustable Gantry Crane)

طراحی جرثقیل دروازه‌ای به شکلی است که قابلیت تنظیم داشته باشد. در این نوع طراحی می‌توان ارتفاع و دهانه جرثقیل را تغییر داد و بسته به نیاز کاربری، وضعیت جرثقیل را تنظیم کرد.

اجزای تشکیل دهنده جرثقیل دروازه ای

اجزای تشکیل دهنده جرثقیل دروازه ای به شرح زیر هستند:

• پل جرثقیل (Girder)
• موتور گیربکس حرکتی (Travelling Motor)
• کالسکه طولی یا کلگی جرثقیل (End carriage)
• بازدارنده یا ضربه گیر (Stopper/Buffer)
• کالسکه یا بالابر جرثقیل (Hoist/Trolley)
• تابلو برق اصلی (Main Panel)
• خط برق‌رسان طولی جرثقیل (Traverse Conductor)

مشخصات فنی جرثقیل دروازه ای

جرثقیل‌های دروازه‌ای یکی از پرکاربردترین تجهیزات حمل و نقل صنعتی هستند که در محیط‌های باز و بسته مورد استفاده قرار می‌گیرند. این جرثقیل‌ها به دلیل ظرفیت بالای جابه‌جایی و انعطاف‌پذیری در نصب و راه‌اندازی، انتخابی ایده‌آل برای صنایع مختلف محسوب می‌شوند. در ادامه مشخصات فنی جرثقیل‌های دروازه‌ای را برای شما بیان خواهد شد:

• ظرفیت بارگیری: یکی از مهم‌ترین مشخصات جرثقیل‌های دروازه‌ای، ظرفیت بارگیری آن‌ها است. این ظرفیت به معنای حداکثر وزنی است که جرثقیل می‌تواند جابه‌جا کند. ظرفیت بارگیری جرثقیل‌های دروازه‌ای معمولا از ۱ تا ۱۰۰ تن (و حتی بیشتر) متغیر است. انتخاب ظرفیت مناسب به نیازهای پروژه و وزن بارهایی که باید جابه‌جا شوند، بستگی دارد.
• دهانه جرثقیل: دهانه به فاصله بین دو ستون جرثقیل اشاره دارد. این دهانه می‌تواند از ۴ تا ۴۰ متر یا بیشتر باشد. دهانه بزرگ‌تر برای پروژه‌هایی مناسب است که نیاز به پوشش گسترده‌تری از فضای کاری دارند. هرچه دهانه وسیع‌تر باشد، جرثقیل قابلیت جابه‌جایی بار در محدوده بزرگ‌تری را خواهد داشت.
• ارتفاع بالابری: ارتفاع بالابری جرثقیل‌های دروازه‌ای از ۴ تا ۳۰ متر قابل تنظیم است. این مشخصه تعیین می‌کند که بارها تا چه ارتفاعی قابل جابه‌جایی هستند. در صنایعی که نیاز به حمل بارهای سنگین در ارتفاعات مختلف دارند، این ویژگی اهمیت ویژه‌ای دارد.
• نوع پل و کنسول: جرثقیل‌های دروازه‌ای اکثرا به صورت تک‌پل یا دوپل ساخته می‌شوند. جرثقیل تک‌پل برای کاربردهای سبک‌تر و جرثقیل دو پل برای حمل بارهای سنگین‌تر طراحی شده است. همچنین، کنسول این جرثقیل‌ها می‌تواند به صورت  یک‌طرفه و دوطرفه یا بدون کنسول باشد. نوع کنسول بر اساس فضای کاری و نیاز پروژه انتخاب می‌شود.
• سیستم بالابر و سرعت حرکت: جرثقیل‌های دروازه‌ای از دو نوع سیستم بالابر زنجیری و بکسلی استفاده می‌کنند. سیستم بالابر زنجیری برای بارهای سبک‌تر و سیستم بکسلی برای بارهای سنگین‌تر مناسب است. سرعت حرکت جرثقیل نیز به صورت تک‌سرعته یا دوسرعته قابل تنظیم است تا نیازهای مختلف کاربران در سرعت‌های متفاوت برآورده شود.
• سیستم برق رسانی و کنترل: برای تامین برق جرثقیل‌های دروازه‌ای، از سیستم‌های کابل جمع‌کن فنری یا موتوردار استفاده می‌شود. این سیستم‌ها به کاربران امکان می‌دهند تا جرثقیل را با ایمنی بالا و بدون قطعی برق به کار بگیرند. همچنین، این جرثقیل‌ها می‌توانند از طریق کابین یا کنترل رادیویی هدایت شوند که کنترل رادیویی برای کاربردهایی که به دقت و سرعت بالا نیاز دارند، مناسب‌تر است.
• دیگر ویژگی ها: علاوه بر مشخصات پایه، جرثقیل‌های دروازه‌ای می‌توانند دارای ویژگی‌های اضافی باشند که بسته به نیاز پروژه‌ها سفارشی‌سازی می‌شوند. از جمله این ویژگی‌ها می‌توان به سیستم‌های ایمنی پیشرفته، قابلیت‌های ضد زنگ و قابلیت کار در شرایط محیطی سخت اشاره کرد.

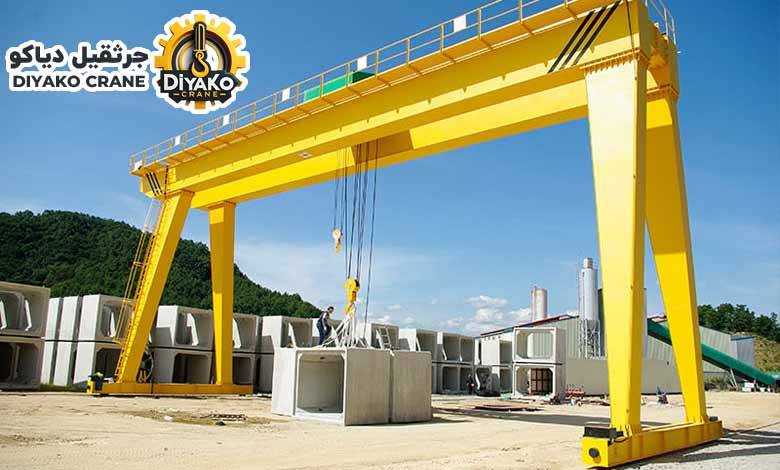

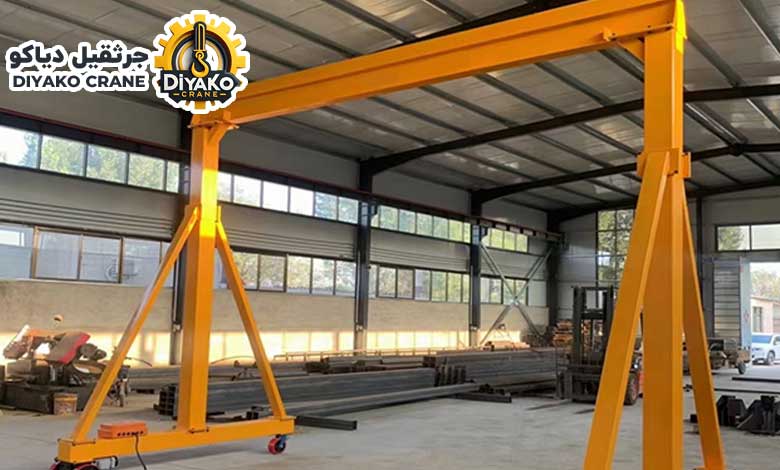

جرثقیل دروازه ای متحرک چیست؟

جرثقیل دروازه ای متحرک از یک یا دو تیر افقی که توسط ستون عمودی در طرفین احاطه شده‌اند، تشکیل شده است. در واقع این اجزا قابی دروازه‌ای شکل را تشکیل می‌دهند که می‌تواند بارهای سنگین را حمل و جابجا کند. این نوع جرثقیل‌ها از پایه متحرک برخوردارند و قاب دروازه‌ای شکل آن‌ها بر روی پایه‌هایی با چرخ‌های محکم و قدرتمند قرار گرفته است تا بر روی مسیر ریلی حرکت کنند.

مزایای استفاده از جرثقیل دروازه ای

از مزایای طراحی و ساخت و اجرا جرثقیل دروازه ای می‌توان به موارد زیر اشاره کرد:

قیمت جرثقیل دروازه‌ ای

پس از طراحی و ساخت و اجرا جرثقیل دروازه ای، قیمت با توجه به چندین مولفه تعیین می‌شود که این مولفه‌ها به شرح زیر هستند:

• ظرفیت حمل بار: هرچه میزان ظرفیت حمل بار توسط جرثقیل دروازه‌ای بیشتر باشد، قابلیت حمل بار آن بیشتر بوده و قیمت آن افزایش می‌یابد.
• طول دهانه: هرچه طول دهانه جرثقیل دروازه‌ای بیشتر باشد، قیمت آن نیز بالاتر خواهد بود.
• ارتفاع بلند کردن: هرچه جرثقیل بتواند بارها را تا ارتفاع بیشتری بلند کند، قیمت آن بیشتر خواهد بود.
• نوع جرثقیل: همان طور که گفته شد، جرثقیل‌های دروازه‌ای در چندین نوع تک پل و دو پل ساخته می‌شوند. می‌توان گفت قیمت جرثقیل‌های نسبت به جرثقیل‌های تک پل بیشتر است.
• کیفیت ساخت: بدیهی است که هرچه کیفیت ساخت جرثقیل دروازه‌ای بالاتر باشد و از متریال باکیفیت‌تری در تولید آن استفاده شود، قیمت جرثقیل هم بیشتر خواهد بود.
• برند سازنده: اگر جرثقیل دروازه‌ای توسط برندهای معتبر تولید شده باشد، قیمت بالاتری خواهد داشت.
• نوع کاربری: با توجه به نوع کاربری جرثقیل دروازه‌ای، قیمت آن متفاوت خواهد بود. به عنوان مثال جرثقیل‌های به کار گرفته شده در صنایع سنگین از قیمت بالاتری برخوردارند.
• شرایط محیطی: جرثقیل‌هایی که در شرایط محیطی با عوامل آسیب زا طراحی و اجرا می‌شوند، باید مقاومت بالاتری داشته باشند، بنابراین قیمت بالاتری هم دارند.
• لوازم جانبی: هرچه در هنگام طراحی و ساخت و اجرا جرثقیل دروازه ای، از لوازم جانبی بیشتری استفاده شده باشد، قیمت بالاتری خواهد داشت.

سخن آخر در مورد ساخت و طراحی جرثقیل دروازه ای

در این مطلب به معرفی و شرح چگونگی طراحی و ساخت و اجرا جرثقیل دروازه ای پرداختیم. این نوع جرثقیل‌ها در مواردی که نیاز به حمل بارهای سنگین وجود دارد، گزینه مناسبی محسوب می‌شوند و بیشتر در فضای بیرونی مورد استفاده قرار می‌گیرند.

از جمله کاربردهای این جرثقیل می‌توان به استفاده در صنایع کشتی سازی، راه آهن، عملیات بتن ریزی، گمرکات و غیره اشاره کرد. به یاد داشته باشید که در طول استفاده از این جرثقیل‌ها باید به شکل منظم مورد بررسی قرار بگیرند تا ایمنی لازم جهت کار با آن‌ها فراهم شود. برای خرید انواع جرثقیل دروازه ای می‌توانید با مجموعه دیاکو در تماس باشید.
