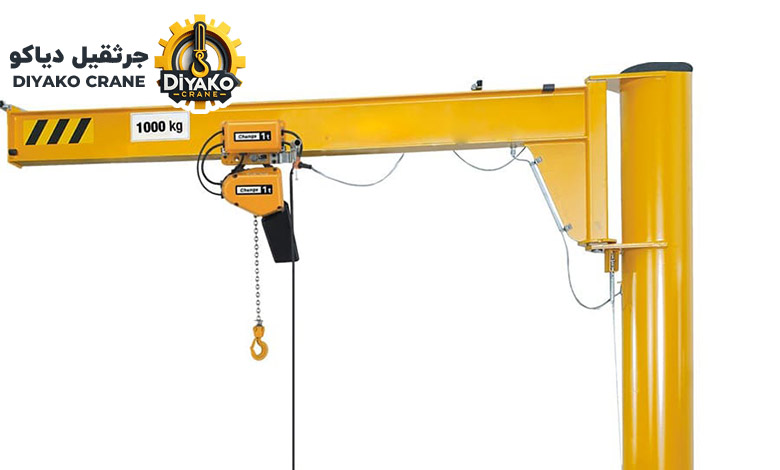

جرثقیل بازویی

یکی از انواع جرثقیل‌های سقفی، جرثقیل بازویی نام دارد. این نوع جرثقیل به دلیل عدم اشغال فضای زیاد و حجم کم خود، برای محیط‌های صنعتی کوچک، بسیار مناسب است. در واقع طراحی و ساخت و اجرای جرثقیل بازویی در کارگاه‌ها و محیط کارهای صنعتی کوچک، کارایی لازم را خواهد داشت. ساخت جرثقیل بازویی یک گزینه معقول و دارای صرفه اقتصادی خواهد بود.

این نوع جرثقیل‌ها می‌توانند، اجسام متنوع و گوناگونی را جابجا و حمل کنند. در اکثر موارد، طراحی این نوع جرثقیل‌ها بسیار ساده بوده و در مقایسه با بسیاری از جرثقیل‌های دیگر، کار با آن‌ها ساده‌تر است. همچنین به ندرت نیاز به تعمیر پیدا می‌کنند و نگهداری آسان‌تری دارند؛ زیرا از قطعات کمتری برخوردار هستند. در این مطلب از جرثقیل دیاکو به چگونگی طراحی و ساخت و اجرا جرثقیل بازویی خواهیم پرداخت.

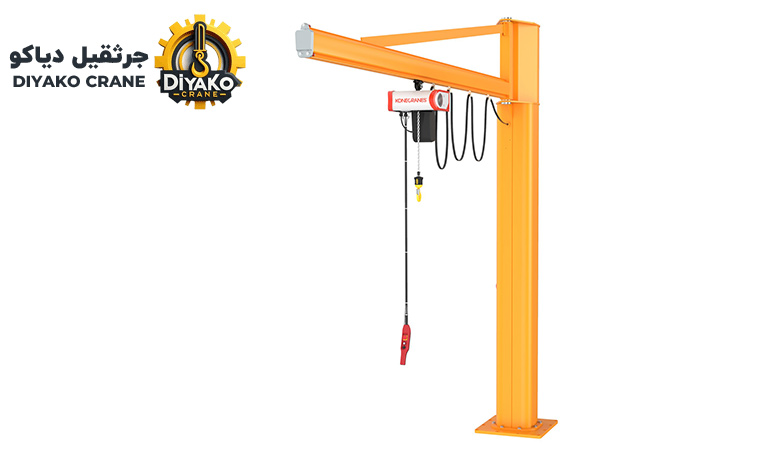

جرثقیل بازویی چیست؟

به طور کلی جرثقیل بازویی به شکلی است که محور عمودی، پایه آن را تشکیل می‌دهد و بر محور افقی، بازوی جرثقیل نصب خواهد شد. شکل ظاهری این جرثقیل، همانند شکل L برعکس است. در طراحی و ساخت و اجرا جرثقیل بازویی، بالابر و موتور دستگاه بر روی محور افقی جرثقیل نصب می‌شود. این جرثقیل یکی از سازه‌های حمل بار محسوب می‌شود که در سه نوع ستونی، دیواری و متحرک در فضاهای مختلف کاربرد دارد.

جرثقیل بازویی ستونی دارای یک ستون خواهد بود که فونداسیون مستقل دارد. این جرثقیل می‌تواند با زاویه ۳۶۰ درجه، انواع بار را جابجا کند. نوع دیوار جرثقیل بازویی همچون جرثقیل سقفی، به ستون‌های سازه کارگاه یا کارخانه متصل می‌شود و با زاویه ۱۸۰ درجه قابلیت حرکت را خواهد داشت. جرثقیل متحرک بازویی مثل جرثقیل ستونی است، با این تفاوت که برای مصارف سبک و اندازه‌های کوچک مورد استفاده قرار می‌گیرد. برای خرید انواع جرثقیل‌های بازویی در انواع مختلف می‌توانید با شماره‌ ۰۹۱۲۱۴۰۲۰۰۱ در تماس باشید.

اجزای تشکیل دهنده جرثقیل بازویی

اجزای به کار رفته در طراحی و ساخت و اجرا جرثقیل بازویی به شرح زیر هستند:

• چرخ
• بالابر دستی یا برقی
• زنجیر
• موتور
• سیم بکسل
• پل یا تیر
• کلگی
• ستون جرثقیل
• قلاب
• ریموت کنترل
• تابلو برق

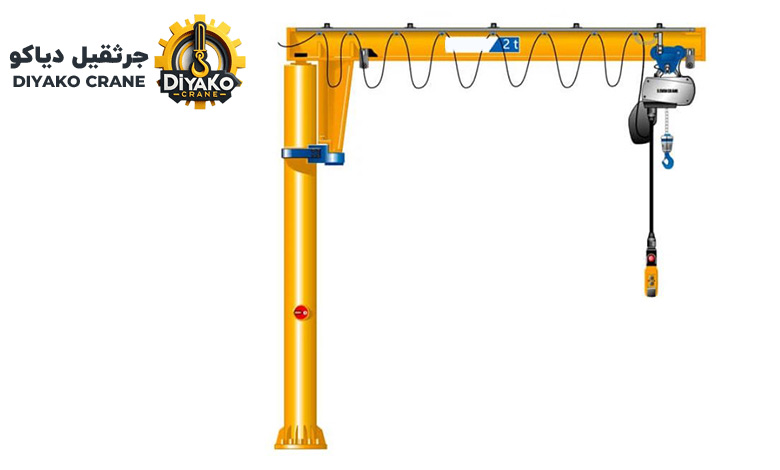

ویژگی‌های جرثقیل بازویی

از ویژگی‌های طراحی و ساخت جرثقیل بازویی، می‌توان به قیمت مقرون به صرفه و مناسب، راه‌اندازی آسان‌تر و هزینه نگهداری کم اشاره کرد. ویژگی‌های دیگر این جرثقیل عبارتند از:

1. امکان چرخش محور افقی یا همان بازو به دو شکل دستی و یا از طریق موتور و گردان
2. امکان استفاده بر روی ستون، فونداسیون، دیوار، پلیت و غیره که تنوع بالای آن‌ها موجب این مزیت شده است.
3. پرتابل بودن و قابلیت جابجایی برخی از جرثقیل‌های بازویی

انواع جرثقیل بازویی

در ادامه انواع جرثقیل بازویی را به شما معرفی خواهیم کرد:

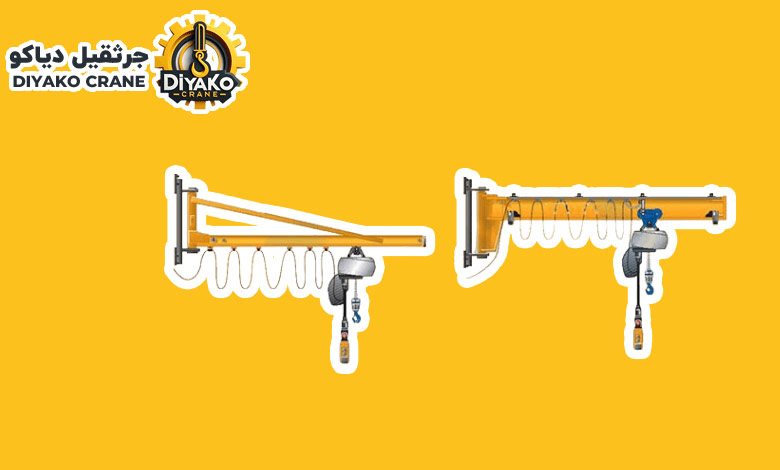

۱. جرثقیل بازویی دوران دستی دارای زاویه کمتر از ۱۸۰ درجه

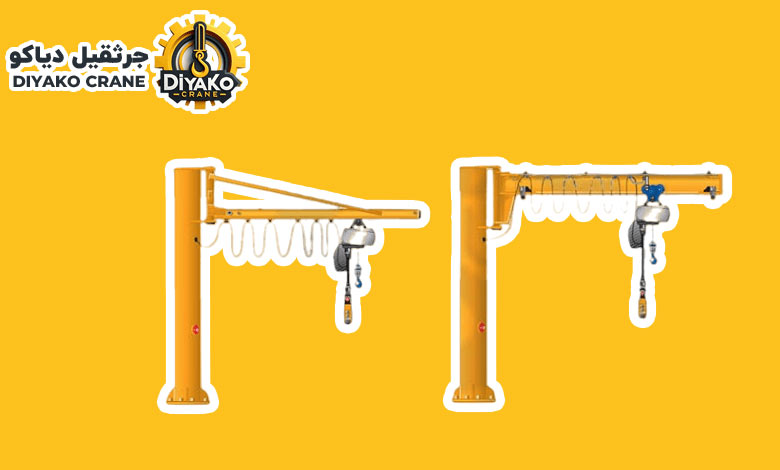

۲. جرثقیل ستونی بازویی دوران دستی دارای زاویه زیر ۲۷۰ درجه

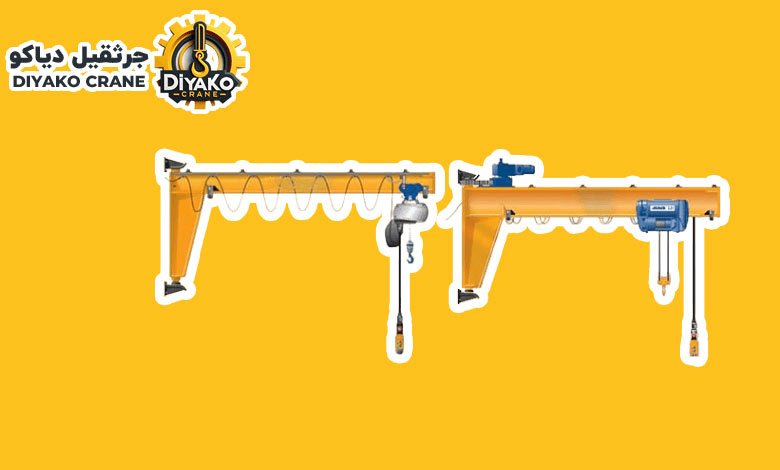

۳. جرثقیل بازویی دوران دستی و برقی دارای زاویه زیر ۲۷۰ درجه

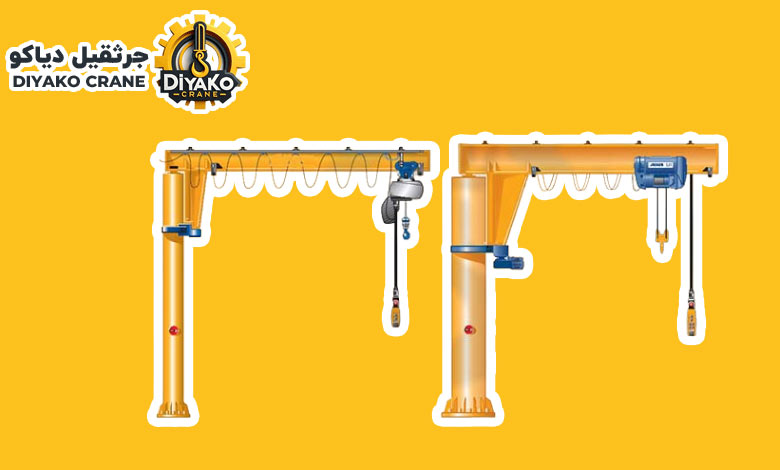

۴. جرثقیل ستونی بازویی دوران دستی و برقی دارای زاویه زیر ۳۶۰ درجه

کاربردهای جرثقیل بازویی

جرثقیل بازویی دارای کاربرد گسترده‌ای است و کاربردهای فراوانی دارد. دلیل این امر اندازه بسیار کاربردی، مناسب و کم جای طراحی جرثقیل بازویی است. به دلیل سایز مناسب، می‌توان از آن برای انبارها و مکان‌های کوچک استفاده کرد. همچنین هم در محیط‌های باز و هم بسته، همچون جرثقیل ثابت به کار می‌رود اما کاربرد اصلی این نوع جرثقیل، حمل و جابجایی بار در مکان‌هایی است که حداکثر میزان باری که جابجا می‌شود، ۱۰ الی ۱۵ تن باشد. در واقع نمی‌توان از این جرثقیل در صنایع سنگین استفاده کرد اما در تمام سالن‌ها، سوله‌ها و کارگاه‌ها برای حمل بارهای سبک قابل استفاده است.

مزایای استفاده از جرثقیل بازویی

از مزایای استفاده از جرثقیل بازویی می‌توان به موارد زیر اشاره کرد:

• عدم اشغال فضا و مناسب برای محیط‌های کوچک با توجه به طراحی جرثقیل بازویی
• ساده کردن امور و حمل و جابجایی اجسام و کالاهای مختلف
• کاهش زمان انجام کار
• امکان استفاده از آن در تمام مکان‌ها و صنایع بزرگ و کوچک
• چرخش و حمل اجسام
• امکان مدیریت و کنترل کارکرد جرثقیل به شکل دستی و اتوماتیک
• امکان نصب و به کارگیری جرثقیل در طبقات بالایی ساختمان
• کاهش دادن خطرات و صدمات ناشی از آسیب برای کارکنان

قیمت جرثقیل بازویی

از جمله گران‌ترین تجهیزات کارگاهی و صنعتی می‌توان به جرثقیل‌های بازویی اشاره کرد. قیمت جرثقیل بازویی به حدی است که باید هزینه زیادی برای داشتن آن صرف کنید. قیمت این محصول با توجه به مدل آن متغیر است و با توجه به عوامل متفاوتی مشخص می‌شود. عواملی چون تناژ، مدل، فروشنده، سال ساخت و دیگر موارد در قیمت جرثقیل بازویی موثر هستند. برای اینکه بتوانید اطلاعات دقیقی در مورد این محصول داشته باشید توصیه می‌شود با شماره ۰۹۱۲۱۴۰۲۰۰۱ در تماس باشید.

جرثقیل بازویی ایستاده چگونه طراحی می‌شود؟

یکی از رایج‌ترین انواع جرثقیل، جرثقیل‌های بازویی ایستاده هستند و قابلیت نصب در اکثر مکان‌ها مانند کارگاه، سوله و فضاهای داخلی و بیرونی را دارند. در طراحی و ساخت و اجرای این نوع جرثقیل، سه طرح اصلی مورد استفاده قرار می‌گیرد که به شرح زیر است:

• پایه صفحه‌ای: در این نوع طرح، محکم شدن دکل از طریق پیچ و مهره کردن صفحه پایه روی یک فونداسیون بتنی انجام شده و پس از آن توسط گاست‌ها یا مرغک‌ها محافظت می‌شود.
• پایه فونداسیونی: این پایه‌ها از یک صفحه جوش داده شده از جنس فولاد در پایین دکل تشکیل شده‌اند که در زیر فونداسیون بتنی قرار گرفته و سپس روی آن بتون می‌ریزند. بتون ریزی در دو مرحله انجام می‌شود.
• پایه اسلیو: در روش پایه اسلیو، صفحه فولادی به یک اسلیو جوش داده می‌شود که صفحه و اسلیو با بتون محکم شده و امکان تکان خوردن آن وجود ندارد. پس از آن، دکل را داخل اسلیو گذاشته و پس از تراز کردن جوش می‌دهند.

مراحل طراحی و ساخت و اجرا جرثقیل بازویی دکلی

جرثقیل‌های بازویی دکلی نوعی جایگزین با قیمت مناسب و به صرفه، برای جرثقیل‌های بازویی ایستاده به شمار می‌روند، زیرا طراحی و ساخت آن‌ها به فونداسیون خاصی نیاز ندارد. در طراحی این جرثقیل‌ها، به منظور نصب دکل تنها به ۶ اینچ بتن مسلح نیاز خواهد بود. جرثقیل‌های بازویی دکلی که دارای طول بوم ۳-۱۲ متر هستند، قادر به چرخش ۳۶۰ درجه بوده و ارتفاع بوم در آن‌ها به ۱۲ متر می‌رسد.

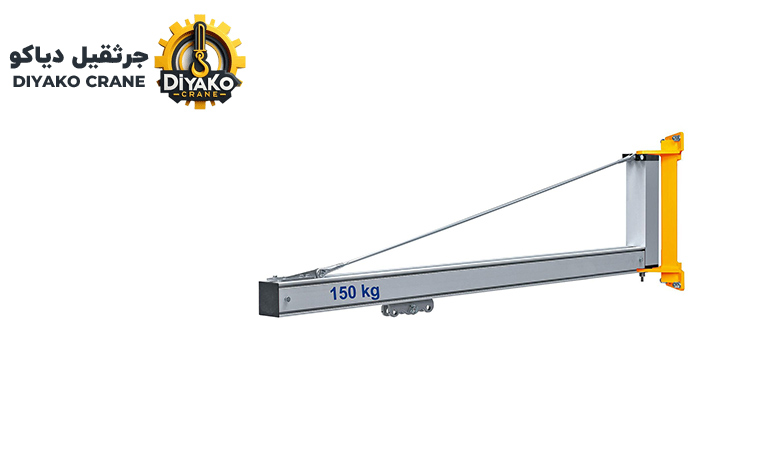

طراحی و ساخت جرثقیل بازویی دیواری

طراحی و ساخت و اجرا جرثقیل بازویی دیواری به این شکل است که بر روی ستون‌های حمال ساختمان یا دیوار‌هایی که مقاومت خوبی دارند، انجام می‌گیرد. استفاده از این نوع صرفه‌جویی در فضا و اشغال جای کم خواهد بود. دلیل این امر عدم وجود تکیه گاه کف یا تکیه گاه فونداسیونی در این نوع جرثقیل است. نصب و ساخت جرثقیل‌های بازویی دیواری را می‌توان در فاصله کمی به سقف انجام داد و به حداکثر ارتفاع بالابری ممکن، رسید.

طرح‌بندی و ساخت این جرثقیل باید به شکلی باشد که امکان چرخش در اطراف موانع یا زیر موانع را داشته باشد. جرثقیل‌های بازویی دیواری قادر به تامین طول بوم از ۲ تا ۹ متر، ظرفیت حمل باری در حدود ۵ تن و چرخش ۱۸۰ تا ۲۰۰ درجه هستند.

نکات مهم در طراحی و ساخت و اجرا جرثقیل بازویی مفصلی

جرثقیل‌های بازویی مفصلی از دو بازوی چرخشی برخوردار هستند و به همین دلیل امکان بلند کردن بار در اطراف گوشه‌ها و ستون‌ها توسط آن‌ها وجود دارد. طراحی، ساخت و اجرا جرثقیل‌ بازویی مفصلی باید به گونه‌ای باشد که بازوی بوم اصلی تا ۲۰۰ درجه قدرت چرخیدن داشته و بازوی فرعی بتواند تا ۳۶۰ درجه حرکت کند. برای خرید جرثقیل بازویی و جرثقیل دروازه ای می‌توانید با شماره ۰۹۱۲۱۴۰۲۰۰۱ تماس حاصل فرمایید.

جرثقیل بازویی برای سوله چگونه طراحی می‌شود؟

نصب و طراحی جرثقیل بازویی برای سوله، بر روی ستون موجود در داخل سالن آن انجام می‌شود. همچنین می‌توان بر روی یک ستون مستقل هم آن را اجرا کرد. در این نوع جرثقیل شاهد حرکت کالسکه و سیستم بالابر بر روی یک محور گردان خواهید بود. هنگامی که محور گردان بر روی زمین نصب شود، جرثقیل به شکل ۳۶۰ درجه میچرخد اما در زمان نصب شدن آن بر روی جرثقیل، چرخش ۱۸۰ درجه ای را از این محصول خواهید دید.

سخن آخر در مورد طراحی و ساخت جرثقیل بازویی

با توجه به اهمیت جرثقیل‌های بازویی در فرآیندهای صنعتی، سرمایه‌گذاری در طراحی و ساخت این تجهیزات می‌تواند به افزایش بهره‌وری، کاهش هزینه‌ها و بهبود ایمنی در محیط‌های کاری منجر شود. با رعایت استانداردها و استفاده از فناوری‌های نوین، می‌توان به یک محصول با کیفیت و کارآمد دست یافت که نیازهای بازار را به خوبی برآورده کند. در این مطلب به چگونگی طراحی و ساخت و اجرا جرثقیل بازویی پرداخته شد.

برای خرید جرثقیل‌های بازویی می‌توانید به مجموعه معتبری مثل دیاکو، فروشنده انواع جرثقیل نیم دروازه ای، ثابت، سقفی و سایر مدل‌ها مراجعه کرده و با توجه به نیازتان خرید خود را انجام دهید. طراحی و ساخت جرثقیل بازویی با خدمات پس از فروش و گارانتی برای شما انجام خواهد شد.
