جرثقیل سقفی

امروزه، جرثقیل سقفی با پیشرفت صنایع مختلف، نقشی حیاتی و غیرقابل انکار در جابجایی و تولید محصولات ایفا می‌کند. این غول‌های فلزی که با ظرافت از سقف کارخانه‌ها و انبارها آویزان هستند، قلب تپنده‌ بسیاری از فرآیندهای صنعتی محسوب می‌شوند. طراحی و ساخت و اجرای جرثقیل سقفی کارگاهی با مهندسی پیشرفته آن، تمام نیازهای عملی صنایع مختلف را برطرف می‌کند.

با طراحی و ساخت جرثقیل سقفی، قابلیت جابجایی بارهای سنگین در سه جهت طولی، عرضی و عمودی با بالاترین راندمان و بهره‌وری انجام می‌شود. از کارخانه‌های فولادسازی تا انبارهای لجستیکی، به وسیله این سازه، بسیاری از جابجایی‌های خود را انجام می‌دهند. طراحی جرثقیل سقفی، نقش کلیدی در افزایش سرعت عملیات، بهبود ایمنی کارکنان و بهینه‌سازی فضای کاری، ایفا خواهد کرد. در این مطلب از جرثقیل دیاکو، در مورد طراحی و ساخت و اجرا جرثقیل سقفی اطلاعات مفیدی را در اختیار شما خواهیم گذاشت.

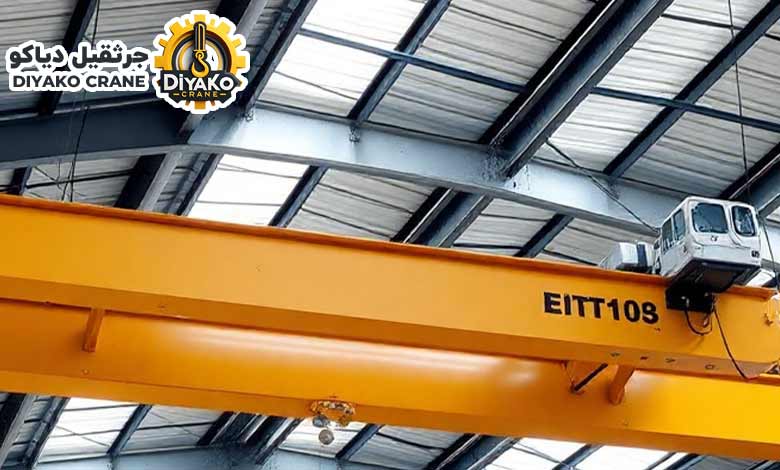

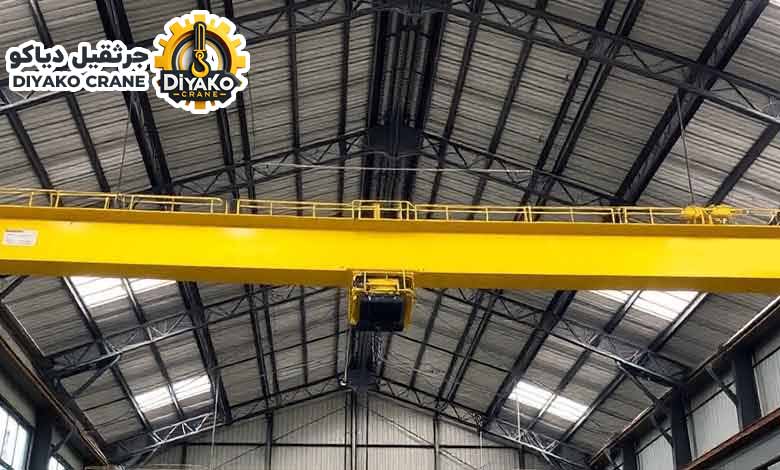

جرثقیل سقفی چیست؟

جرثقیل سقفی، سازه ای است که در کارگاه‌ها، کارخانه‌ها، سوله‌ها و سایر محیط‌های سرپوشیده، در جابجایی بارهای سنگین مورد استفاده قرار می‌گیرد. نیاز به جرثقیل سقفی کارگاهی زمانی که بارها به وزنی بیش از یک تن برسد، احساس می‌شود. این نوع سازه امکان پوشش تا ۹۰ درصد محیط و محوطه را دارد، بدون اینکه فضایی از داخل را اشغال کند. این سازه دارای انواع مختلفی شامل جرثقیل سقفی تک پل، جرثقیل سقفی دو پل و جرثقیل آویز است و هر کدام کاربرد خاص خود را دارد. این نوع جرثقیل به صورت چهار کاره، شش کاره، طولی، عرضی و عمودی می‌تواند عمل کند.

در حقیقت جرثقیل‌های سقفی به ستون‌های کارگاه و کارخانه متصل می‌شوند و قادر هستند بارها را جابجا کنند. این جرثقیل‌ها در بخش‌های صنعتی، برای جابجایی قطعات سنگین و تولیدات با وزن زیاد، بسیار کاربرد دارد. نصب جرثقیل سقفی کارگاهی بر روی دو ستون و یا چهار ستون است و تابلو برق آن در بالای سطح زمین قرار خواهد داشت. استفاده از این جرثقیل بسیار کاربردی خواهد بود، زیرا فضایی از شما اشغال نمی‌کند و تمام قطعاتش در سقف نصب خواهد شد.

جرثقیل‌های سقفی در زمان حمل بار، به صورت‌های مختلف، کار جابجایی را انجام می‌دهند. طراحی و ساخت و اجرا جرثقیل سقفی، فرآیند پیچیده‌ای است که شامل بخش‌های مختلفی می‌شود. برای مشاوره و خرید انواع جرثقیل‌های سقفی می‌توانید با ۰۹۱۲۱۴۰۲۰۰۱ تماس بگیرید.

انواع جرثقیل سقفی

طراحی و ساخت جرثقیل سقفی بسیار پیچیده است و باید با توجه به نیاز کاربر انجام شود. از انواع اصلی این نوع جرثقیل‌ها می‌توان، به جرثقیل سقفی تک پل، جرثقیل سقفی دو پل و جرثقیل سقفی آویز اشاره کرد. همانطور که از نام جرثقیل سقفی تک پل مشخص است، در هنگام جابجایی و تحمل وزن، از یک پل برای جابجایی بار استفاده می‌کند. این در حالی است که در جرثقیل سقفی دو پل، توسط دو پل این کار انجام می‌شود. جرثقیل سقفی تک پل شامل دو نوع جرثقیل سقفی تک پل آویز و جرثقیل سقفی تک پل رونشین خواهد بود.

باید دقت داشته باشید که بخش‌های تشکیل دهنده جرثقیل‌های سقفی تک پل و دو پل، با هم فرق زیادی ندارند. از آنجایی که در جرثقیل‌های سقفی دو پل، برای جابجایی و حمل بار، توان بیشتری را در نظر گرفته‌اند، بارهایی با وزن بسیار بالایی را بلند خواهند کرد. به همین دلیل جرثقیل‌های سقفی دو پل، در کارخانجات بزرگ مورد استفاده قرار می‌گیرند. بنابراین می‌توان گفت که قیمت جرثقیل‌های سقفی دو پل، بیشتر از تک پل هستند.

جرثقیل سقفی تک پل

جرثقیل‌ سقفی تک پل برای جابجایی در سالن‌ها و سوله‌هایی با دهانه‌های کم مورد استفاده قرار می‌گیرد. به طور کلی تناژ کمتر از ۱۰ تن، مناسب این جرثقیل خواهد بود و بار به اصطلاح مرده را روی سازه کم می‌کند. جرثقیل‌های سقفی تک پل دارای صرفه اقتصادی زیادی هستند، زیرا وزن سازه را بسیار کم خواهند کرد. این سازه تک پل شامل یک پل در آستانه دهانه کاری و دو عدد راهبر طولی که سازه بر روی ریل قرار دارد، می‌شود.

به وسیله یک ترولی واقع در بالابر، حرکت در طول و عرض سالن به وسیله جعبه چرخ و موتور گیربکس انجام خواهد شد. از معایب جرثقیل‌ سقفی تک پل می‌توان به ارتفاع و کلاس کاری پایین در مقابل جرثقیل‌ سقفی دو پل نام برد.

جرثقیل سقفی دو پل

جرثقیل‌ سقفی دو پل بهترین سازه برای جابجایی مواد در سالن‌ها و محوطه‌ خواهد بود که با دهانه‌ای بین ۱۰ تا ۵۰ متر طراحی شده است. این جرثقیل با ظرفیت بین ۱ الی ۱۰۰ تن کار می‌کند. همچنین نوع دو پل جرثقیل‌های سقفی، ارتفاع کاری بیشتری و کلاس کاری بهتری را به همراه خواهند داشت. این سازه دو پل اگر با محاسبات استاندارد باشد، بهترین عملکرد را از نظر اقتصادی دارد. برای دسترسی آسان به همه قطعات جرثقیل، راهرویی در بدنه آن ایجاد شده که بسیار کاربردی خواهد بود. امکان تعمیر کردن قطعات کالسکه یا ترولی، تعمیر و تعویض لامپ‌های سالن، خطوط برق‌رسان و تاسیسات گرمایشی سالن از جمله کاربردهای آن است.

جرثقیل سقفی آویز

جرثقیل سقفی آویز به شکل منحنی و مستقیم قادر است حمل بارهای مختلف را در سالن‌های مختلف انجام دهد. این جرثقیل نیازی به نصب روی ستون‌ها و تیرهای سالن ندارد و تا ده تن بار را جابجا می‌کند. همچنین ارتفاع کاری این جرثقیل در بیشترین حالت ممکن، می‌تواند باشد و محدودیت‌های ارتفاع سالن را خنثی خواهد کرد. با این دستگاه حرکت در تمام جهات امکان پذیر است و در صنایع خودروسازی و تولیدی بیشترین استفاده را دارد.

ویژگی‌های جرثقیل سقفی

برخی از خصوصیات و ویژگی‌های جرثقیل سقفی در ادامه برای شما شرح داده خواهد شد:

• عدم نیاز به مهارت خاص برای کار با آن
• بهترین انتخاب برای جابجایی بارهای سنگین وزن
• هزینه پایین برای نگهداری و تعمیر دستگاه
• مصرف پایین انرژی جرثقیل سقفی
• امکان دسترسی به تمام نقاط کارگاه با ساخت و طراحی جرثقیل سقفی

کاربردهای جرثقیل سقفی

جرثقیل‌های سقفی نوعی جرثقیل ثابت محسوب می‌شوند که در حمل و جابجایی بارهایی با وزن بالا مورد استفاده قرار می‌گیرند. از این نوع جرثقیل‌ها در سالن‌های صنعتی، انبارها، سوله‌ها و سایر محیط‌های بسته کارگاهی استفاده می‌شوند.

این دستگاه در محیط‌های مسقف با دهانه‌ی بزرگ بسیار مناسب و ایده‌‍‌آل خواهد بود. برای رفع نیاز کارفرما و کارگران، حمل و جابجایی بارهای سنگین و با عرض بالا که نیازمند جا‌بجایی‌های زیاد هستند، از این محصول استفاده می‌شود. این کار از طریق حرکت کابل فلزی در ارتفاع و ترکیب آن با حرکت سازه‌ اصلی در طول محور طولی و حرکت کالسکه جرثقیل سقفی در طول محور عرضی، صورت می‌گیرد.

از جرثقیل‌های سقفی می‌توان در صنایع گوناگون مانند صنایع کشتی سازی، نیروگاهی، خودروسازی، هواپیمایی، ساخت تجهیزات حمل و نقلی، ساخت فلزات و بتن استفاده کرد. در هنگام انتخاب نوع جرثقیل باید به وزن بار و تعداد دفعات استفاده از دستگاه، در طول روز توجه نمود. همچنین عواملی مانند دهنه‌ کارگاه و ارتفاع هم باید مورد توجه قرار گیرد.

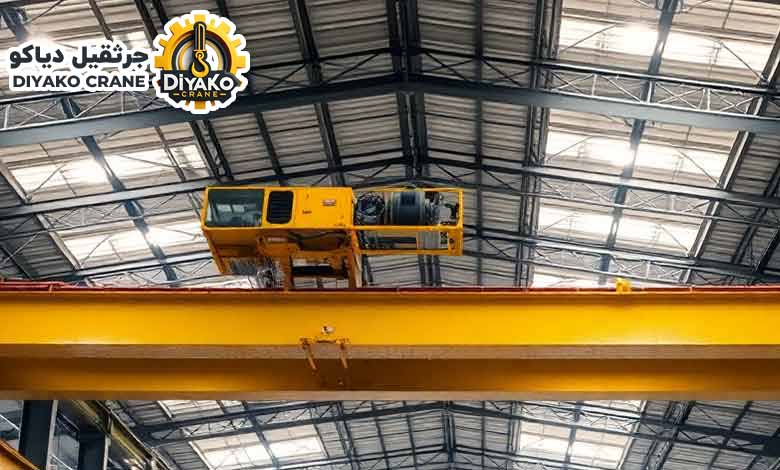

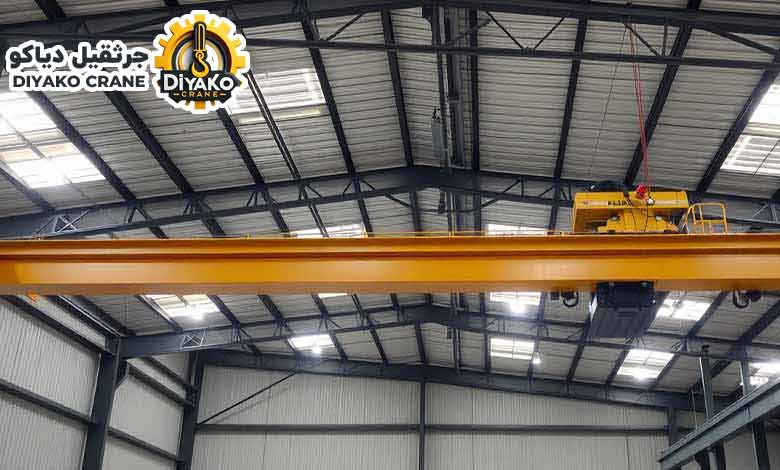

مراحل طراحی جرثقیل سقفی

طراحی و ساخت و اجرا جرثقیل سقفی، طی چندین مرحله صورت می‌گیرد که این مراحل به شرح زیر هستند:

1. وزن باری که باید توسط جرثقیل جابجا شود، محاسبه شود.
2. تمامی نیروهایی که به جرثقیل سقفی وارد می‌شوند، ارزیابی و محاسبه دقیقی نسبت به آنها صورت گیرد.
3. با توجه به نیاز کارخانه، ارتفاع و طول جرثقیل تعیین و محاسبه گردد.
4. بر اساس شدت نیروها و شرایط کاری، سیم بکسل مناسب انتخاب شود.
5. با در نظر گرفتن قطر سیم بکسل و وزن باری که باید جابجا گردد، گیربکس مناسب انتخاب شود.
6. سیستم برق‌رسانی مناسب برای جرثقیل سقفی، طراحی و اجرا شود.
7. در تمامی مراحل، ضریب اطمینان یا Safety Factor، باید مورد توجه قرار گیرد.
8. قطر و اندازه تیرهای افقی و عمودی محاسبه شوند.

این مراحل به ترتیب باعث تضمین کارایی، ایمنی و دوام جرثقیل سقفی می‌شوند. به طور کلی، طراحی جرثقیل‌های سقفی به مجموعه اقداماتی شامل محاسبه نیروی بار وارده بر جرثقیل، انتخاب اجزای جرثقیل سقفی با توجه به شرایط، میزان فشار و نیز کلاس کاری جرثقیل گفته خواهد شد. این طراحی باید به نحوی انجام گیرد که جرثقیل سقفی در شرایط ایده آل بوده و عملکردی عالی داشته باشد.

اجزای جرثقیل‌های سقفی

اجزای جرثقیل یا کرین سقفی شامل قسمت‌های زیر است که در طراحی و ساخت و اجرا جرثقیل سقفی باید در نظر گرفته شوند:

ضربه گیر (Bumpers)

ضربه گیر، ارتعاشات ناشی از کار کردن بالابر را کنترل می‌کند و باعث کنترل بر روی کل دستگاه خواهد شد.

تیرهای طولی یا پل (Bridge/Grinder)

تیرهای طولی یا پل، همان بخشی است که بالابر بر روی آن نصب می‌شود و در طول آن به حرکت درمی‌آید.

تیر عرضی نگهدارنده (Runway)

تیر عرضی همان اسکلت اصلی جرثقیل را تشکیل می‌دهد و همه نیروی بار به این تیر عرضی وارد می‌شود.

چرخ انتهایی (End Truck)

چرخ انتهایی از جرثقیل‌های سقفی به نحوی طراحی می‌شود که جرثقیل بتواند به صورت عرضی حرکت کند. در جرثقیل‌های سقفی، انتهای تیرها به هم وصل شده و امتداد آن‌ها ثابت خواهند بود. سوار کردن در این جرثقیل بر روی چرخ انتهایی، موجب افزایش کارایی آن خواهد شد. بنابراین اگر به جرثقیل سقفی به عنوان شاسی یک ماشین نگاه کنیم، چرخ‌های انتهایی مانند لاستیک‌های یک ماشین هستند و موجب حرکت جرثقیل در جهت عرضی می‌شوند.

بالابر (Hoist)

بالابر یا وینچ از یک سمت به قرقره و از سمت دیگر به تابلوی برق وصل است که از این طریق نیروی خود را برای فعالیت تامین می‌کند. حرکت گیربکس داخل بالابر، موجب حرکت سیم بکسل به طرف بالا یا پایین می‌شود.

قرقره (Snatch Block)

قرقره در جرثقیل، از سیم بکسل و قلاب تشکیل شده است. قرقره به بالابر و بار به قلاب متصل می‌شود که حرکت و جابجایی آن از طریق حرکت سیم بکسل صورت می‌گیرد.

بارکش (Trolley)

بارکش بخشی از جرثقیل سقفی است که موجب جابجایی بار در مسیر دلخواه می‌شود.

ریل‌های طولی (Runway Rails)

موتور جرثقیل‌های سقفی بر روی ریل حرکت می‌کند که این ریل‌های طولی فضایی، برای جابجایی بار الزامی خواهد بود.

ضریب اطمینان در طراحی جرثقیل سقفی

ضریب اطمینان در طراحی و ساخت و اجرا جرثقیل سقفی همچون جرثقیل دروازه ای، مولفه‌ای بسیار تاثیر گذار است. به عنوان مثال تصور کنید که قصد خرید یک صندلی برای منزل را دارید. با توجه به وزن خود، این صندلی باید بتواند وزن شما و خودش را تحمل کند اما اگر شخصی با وزن بیشتر بر روی آن بنشیند، چه خواهد شد؟

در این مواقع اهمیت و نقش ضریب اطمینان مشخص می‌شود. با محاسبه ضریب اطمینان، می‌توانید صندلی مناسبی را انتخاب نمایید؛ به نحوی که در شرایط بحرانی، خطری فرد را تهدید نکند. این امر در مورد طراحی جرثقیل سقفی نیز صدق خواهد کرد. در واقع، هنگام طراحی و ساخت جرثقیل سقفی، باید ضریب اطمینان را در نظر گرفت و توان جرثقیل را در حدود ۲۰ تا ۳۵ درصد تقویت کرد تا شرایط بحرانی را به خوبی مدیریت کند.

برق رسانی جرثقیل سقفی

در صنعت جرثقیل، سیستم‌های متعددی برای برق‌رسانی به انواع مختلف جرثقیل‌ها از جمله جرثقیل سقفی، جرثقیل دروازه‌ای، جرثقیل بازویی و جرثقیل‌های ضد انفجار وجود دارند. سه روش اصلی برای برق‌رسانی به این جرثقیل‌ها شامل C-Rail با کابل، BusBar یا شینه برق‌رسان و کابل جمع‌ کن خواهد بود.

روش C-Rail با کابل

روش C-Rail با کابل به‌ عنوان یک روش متداول و ارزان در برق‌ رسانی جرثقیل‌ها شناخته می‌شود. در این روش، C-Rail به‌ عنوان مسیر راهنما در قرقره‌ها عمل می‌کند که کابل‌های برق‌رسانی روی آن‌ها قرار دارند. کابل‌ها به‌ صورت آکاردئونی باز و بسته می‌شوند، بنابراین استفاده از کابل تخت به دلیل حفظ چیدمان رشته‌ها در هنگام خم شدن، ارجحیت دارد. این روش برای مسیرهای کوتاه‌تر از ۵۰ متر مناسب خواهد بود اما در مسیرهای طولانی، محدودیت‌هایی مانند کاهش کورس حرکتی جرثقیل و نیاز به تعویض کامل کابل، در صورت آسیب دیدگی بخشی از آن وجود دارد.

روش BusBar یا شین برق‌رسان

روش BusBar یا شینه برق‌رسان، از مکانیزم لغزش بین زغال جاروبک و شینه مسی برای انتقال برق استفاده می‌کند. این روش به دلیل قابلیت انتقال جریان‌های بالا، مقاومت در برابر دما و آلودگی‌های محیطی بسیار متداول است. باس بار همچنین برای مسیرهای طولانی و شرایطی که چندین جرثقیل در یک مسیر کار می‌کنند، بسیار مناسب خواهد بود. علاوه بر این، طراحی ماژولار این سیستم امکان تعویض بخش‌های خراب، بدون نیاز به تغییر در سایر قسمت‌ها را فراهم می‌کند.

کابل جمع‌ کن

در نهایت، سیستم کابل جمع‌ کن که به دو نوع فنری و موتوری تقسیم می‌شود، برای برق رسانی استفاده خواهد شد. این سیستم به دلیل جلوگیری از محدود شدن فضای کاری و کاهش خطرات اجرایی، به‌ ویژه در جرثقیل‌های دروازه‌ای در فضای باز، انتخاب مناسبی خواهد بود. کابل جمع‌کن فنری برای مسیرهای کوتاه و کابل جمع‌کن موتوری برای مسیرهای طولانی مناسب است.

سخن آخر در مورد ساخت جرثقیل سقفی

جرثقیل سقفی برای حمل و جابجایی بار در صنایع مختلف مانند خودروسازی، کشتی سازی، نیروگاهی، ساخت تجهیزات حمل و نقل، ساخت فلزات و غیره، مورد استفاده قرار می‌گیرد. مزایای بسیار این جرثقیل مانند هزینه پایین نگهداری و تعمیرات، قابلیت موقعیت یابی، کاهش دادن خطای انسانی، قابلیت تنظیم ارتفاع، پایین آوردن هزینه‌ها و سایر موارد، موجب محبوبیت این تجهیزات در صنایع مختلف شده است.

در این مطلب به شرح چگونگی طراحی و ساخت و اجرا جرثقیل سقفی پرداختیم تا با این فرایند آشنا شوید. به یاد داشته باشید اگر قصد خرید این نوع جرثقیل را دارید، حتما خرید خود را از یک فروشگاه معتبر و قابل اطمینان همچون دیاکو انجام دهید تا از کیفیت محصول آسوده خاطر باشید. این مجموعه در زمینه طراحی و ساخت جرثقیل سقفی، جرثقیل نیم دروازه ای و سایر مدل‌ها، بهترین مشاوره‌ها را به شما خواهد داد.
