برای هر جرثقیل، جدول بار جرثقیل وجود دارد که اطلاعات کاملی از ظرفیت و ویژگیهای آن ارائه میدهد. این جدول نشان میدهد که ظرفیت بالابری جرثقیل با تغییر شعاع کاری و زاویه، چطور دچار تغییر میشود. بهطور خلاصه، جدول بار جرثقیل به شما نشان میدهد که اگر شعاع کاری و زاویه آن را تغییر دهید، ظرفیت آن نیز با تغییر همراه خواهد شد.
وقتی قصد اجاره یا استفاده از یک جرثقیل در پروژهای خاص دارید، حتما جدول بار آن را به دقت مطالعه کنید. این کار از بروز مشکلاتی مانند عدم تطابق ظرفیت جلوگیری میکند. نادیدهگرفتن این مرحله میتواند باعث شود جرثقیل انتخابشده برای کار شما ظرفیت کمتری از نیازتان داشته باشد یا حتی بیش از حد قوی باشد و هزینه اضافی به شما تحمیل کند. با ما در جرثقیل دیاکو همراه باشید تا به جدول بار جرثقیل بپردازیم.

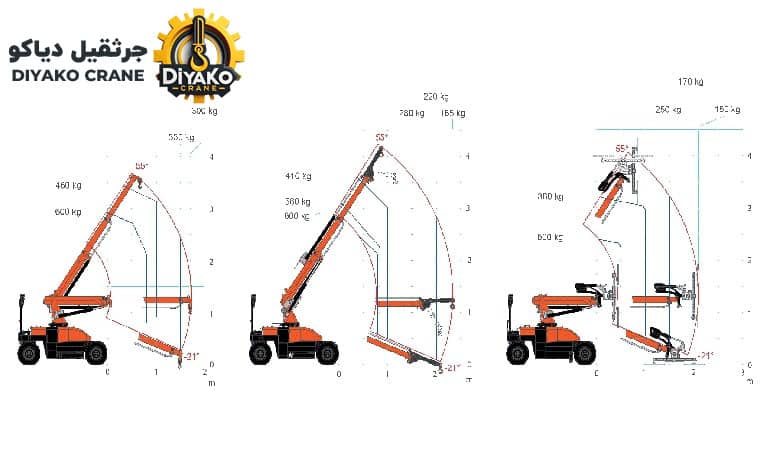

راهنمای جامع خواندن جدول بار جرثقیل
پیش از اقدام به استفاده از جرثقیل، باید جدول بار جرثقیل (Load Chart) را بررسی کنید. این جدول اطلاعات دقیقی در مورد ظرفیت و قابلیتهای جرثقیل ارائه میدهد. از اپراتورهای جرثقیل گرفته تا سرپرستان پروژه و حتی فروشندگان، همه باید مهارت خواندن جدول بار را داشته باشند تا بتوانند بهترین تصمیم را برای پروژه بگیرند. در اینجا، مراحل خواندن جدول بار یک جرثقیل بوم تلسکوپی با ظرفیت ۴۵ تن را بهطور کامل توضیح میدهیم. برای استفاده صحیح از جدول بار جرثقیل، آشنایی با اصول و نکات ذکر شده در دستورالعمل ایمنی جرثقیل الزامی است.
بررسی ابعاد و وزن جرثقیل
ابعاد جرثقیل در بخش ابتدایی جدول بار جرثقیل آورده شده است که مربوط به زمانی است که جرثقیل در وضعیت تعادل قرار دارد. در قسمت ابتدایی جدول بار، اطلاعات مربوط به ابعاد و وزن جرثقیل ارائه میشود. این بخش شامل موارد زیر است:
- ابعاد جرثقیل هنگام باز بودن جکهای تعادلی
- وزن کلی جرثقیل در حالت جابجایی
این اطلاعات زمانی که در یک فضای کاری محدود فعالیت میکنید، بسیار حیاتی است. در بخش وزن، میزان باری که روی هر محور قرار میگیرد، بر اساس تجهیزات اضافی مشخص میشود. همچنین، این قسمت نحوه حمل جرثقیل روی کشنده و مجوزهای لازم برای انتقال آن به محل پروژه را نیز مشخص میکند. در ادامه جدول آن را برای شما تهیه کرده ایم.
| تجهیزات اختیاری | ۶۷۹۱۵ lb | ۳۴۵۵۷ lb | ۳۳۴۱۸ lb |
| ۳۲ ft (Stowed aside the boom) | +۱۹۶۹ lb | -۶۰۱ lb | -۲۵۱ lb |
| ۳۲-۴۹ ft (Stowed aside the boom) | +۲۵۷۵ lb | -۷۸ lb | +۴۴۶ lb |
| با طناب استاندارد | +۱۰۰ lb | +۱۷۰ lb | -۷۰ lb |
| طناب استاندارد | +۱۷۹ lb | -۵۰ lb | +۱۲۹ lb |
| ۵ قرقره، ۵۵ تن | +۷۹۰ lb | +۱۱۶۹ lb | -۳۷۹ lb |
| ۴ قرقره، ۴۰ تن | +۶۹۰ lb | +۱۰۱۷ lb | -۳۲۷ lb |
| ۳ قرقره، ۳۰ تن | +۶۷۰ lb | +۹۸۷ lb | -۳۱۷ lb |
| گوی قلاب، ۷ تن | +۲۴۰ lb | +۲۶۱ lb | -۲۱ lb |
ظرفیت بالابری جرثقیل
بخش بعدی جدول بار به ظرفیت بالابری جرثقیل اختصاص دارد. این اطلاعات با توجه به:
- وزنه تعادل (مثلا ۶.۵ تن)
- وضعیت جکهای تعادلی (در حالت کاملا باز)
فرض کنید باید باری به وزن ۱۵ تن را در فاصله ۲۵ فوت (۷.۶۲ متر) از جرثقیل بلند کنید. شعاع کاری برابر با این فاصله افقی از مرکز جرثقیل تا بار است. با مراجعه به جدول، شعاع کاری مناسب را پیدا کرده و میبینید که برای این کار باید بوم را تا ۴۵ فوت باز کنید. به یاد داشته باشید که جرثقیل بیشترین ظرفیت بالابری را در کمترین ارتفاع بازشدگی بوم و زمانی که جکهای تعادلی به درستی نصب شدهاند، ارائه میدهد.
هرچه شعاع کاری افزایش یابد، ظرفیت بالابری کاهش پیدا میکند. در ادامه جدول بهصورت متنی و آماده برای استفاده در ورد آورده شده است. بخش قرمز نیز با پر رنگ مشخص شده است. “در مواردی که استفاده از جرثقیل ثابت ضروری باشد، باید جدول بار آن به دقت بررسی و مطابق با شرایط کاری تنظیم شود.”
| طول بوم (ft) | ۳۳,۷۵ ft | ۴۵,۰ ft | ۵۷,۰ ft | ۶۹,۰ ft | ۸۱,۰ ft | ۹۳,۰ ft | ۱۰۵,۰ ft |
|---|---|---|---|---|---|---|---|
| ۹ | ۹۰۰۰۰ | – | – | – | – | – | – |
| ۱۰ | ۶۴۴۰۰ | ۴۶۵۰۰ | – | – | – | – | – |
| ۱۲ | ۵۸۰۰۰ | ۴۶۵۰۰ | ۴۶۵۰۰ | – | – | – | – |
| ۱۵ | ۵۰۷۰۰ | ۴۶۵۰۰ | ۴۴۵۰۰ | ۴۱۶۰۰ | – | – | – |
| ۲۰ | ۴۰۴۰۰ | ۳۸۸۰۰ | ۳۶۴۰۰ | ۳۴۸۰۰ | ۳۰۶۰۰ | – | – |
| ۲۵ | ۳۰۶۰۰ | ۳۱۶۰۰ | ۳۱۰۰۰ | ۲۹۴۰۰ | ۲۶۰۰۰ | ۲۳۴۰۰ | – |
| ۳۰ | – | ۲۵۰۰۰ | ۲۵۶۰۰ | ۲۵۶۰۰ | ۲۲۵۰۰ | ۲۰۳۰۰ | ۱۸۶۰۰ |
| ۳۵ | – | ۲۰۹۰۰ | ۲۱۳۰۰ | ۱۹۶۰۰ | ۱۷۷۰۰ | ۱۶۲۰۰ | – |
| ۴۰ | – | ۱۶۷۰۰ | ۱۷۴۰۰ | ۱۷۱۰۰ | ۱۵۰۰۰ | ۱۴۴۰۰ | – |
| ۴۵ | – | – | ۱۴۷۰۰ | ۱۵۱۰۰ | ۱۳۳۰۰ | ۱۲۹۰۰ | – |
| ۵۰ | – | – | ۱۳۴۰۰ | ۱۳۰۰۰ | ۱۱۵۰۰ | ۱۱۲۰۰ | – |
| ۵۵ | – | – | ۱۱۰۰۰ | ۱۱۴۰۰ | ۱۰۱۰۰ | ۹۹۰۰ | – |
| ۶۰ | – | – | – | ۹۵۰۰ | ۹۸۰۰ | ۹۹۰۰ | – |
| ۶۵ | – | – | – | – | ۹۰۰۰ | ۸۶۰۰ | – |
| ۷۰ | – | – | – | – | ۷۲۰۰ | ۷۱۰۰ | – |
| ۷۵ | – | – | – | – | ۶۱۰۰ | ۶۳۰۰ | – |
| ۸۰ | – | – | – | – | – | ۴۷۰۰ | ۴۸۰۰ |
| ۸۵ | – | – | – | – | – | – | ۳۱۰۰ |
| ۱۰۰ | – | – | – | – | – | – | ۳۱۰۰ |

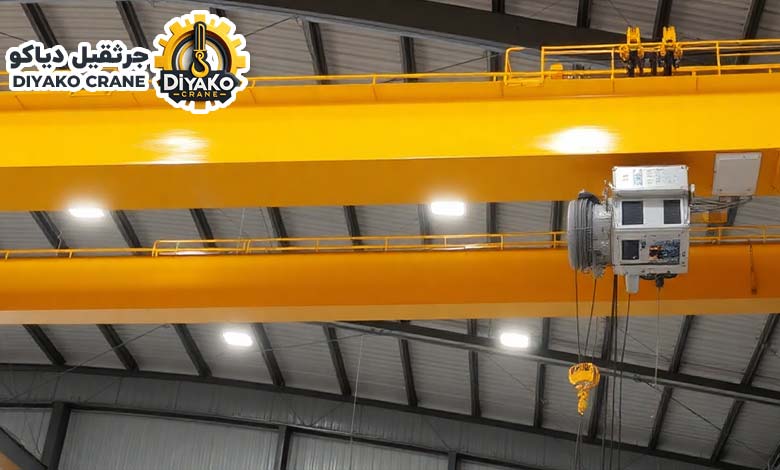

محدوده بالابری جرثقیل
در این بخش از جدول بار، میتوانید طول بوم مورد نیاز برای بالا بردن بار به ارتفاع مشخص و شعاع کاری معین را پیدا کنید.
برای مثال میخواهید باری را از شعاع ۳۰ فوت بلند کنید و به ارتفاع ۶۵ فوت (۱۹.۸۲ متر) منتقل کنید. با توجه به جدول، برای این کار باید بوم را تا ۶۹ فوت (حدود ۲۱ متر) باز کنید.
زوایای بالابری
زوایای بالابری در جدول بار جرثقیل نشان میدهند که با چه زاویهای میتوان بیشترین ظرفیت بالابری را به دست آورد. در جرثقیلهای بوم تلسکوپی، زاویه بوم بهراحتی از داخل کابین اپراتور قابل تنظیم است.
اگر از بوم کمکی با طولهای ۳۲ فوت یا ۴۹ فوت استفاده میکنید و بوم اصلی تا ۱۰۵ فوت باز شده است، با افزایش زاویه بالا بری، ظرفیت جرثقیل کاهش مییابد. در نظر داشته باشید که در جرثقیل تلسکوپی باید به صورت اتوماتیک، زاویه آن را تنظیم کنید.
جرثقیل در حال بار برداری
در این بخش از جدول بار جرثقیل، ظرفیتهای باربرداری جرثقیل در حالت حرکت بررسی شده است. جدول مرتبط، اطلاعات جامعی از توانایی جرثقیل در شرایط مختلف ارائه میدهد. در حالت اول، ظرفیت باربرداری در زاویه کاری ۳۶۰ درجه نشاندهنده حداکثر وزنی است که جرثقیل میتواند هنگام قرارگیری روی چرخها و چرخش کامل حول محور خود بلند کند. در حالت بعدی به ظرفیت باربرداری جرثقیل در حرکت با سرعت ۲٫۵ مایل بر ساعت (۴ کیلومتر بر ساعت) میپردازد که توانایی بلند کردن بار در زمان حرکت با سرعت کم را نشان میدهد.
در جدول مربوطه، شعاع کاری همچنان در ستون سمت چپ نمایش داده شده و حداکثر طول بوم در شرایط حرکت در ستون سمت راست درج شده است. این اطلاعات کاربردی به اپراتورها و مدیران کمک میکند تا با دقت و اطمینان بیشتری عملیات باربرداری را برنامهریزی کرده و از جرثقیل در حین حرکت به شکل ایمن و کارآمد استفاده کنند.
سخن پایانی در مورد جدول بار جرثقیل
جدول بار جرثقیل یکی از ابزارهای حیاتی در عملیات بالابری است که به اپراتورها کمک میکند تا ظرفیت مجاز بارگیری جرثقیل را در شرایط مختلف بررسی کنند. این جدول اطلاعات دقیقی درباره حداکثر وزنی که جرثقیل میتواند بلند کند، ارائه میدهد و عواملی مانند شعاع کاری، ارتفاع بارگیری و زاویه بازوی جرثقیل در آن لحاظ شده است. استفاده از جدول بار نه تنها ایمنی عملیات را تضمین میکند، بلکه از بروز حوادثی نظیر واژگونی جرثقیل یا آسیب به قطعات جلوگیری مینماید.
علاوه بر این، شرایط محیطی مانند نوع زمین، وضعیت آبوهوا و میزان فرسودگی قطعات جرثقیل میتوانند بر ظرفیت واقعی بار تاثیر بگذارند. به همین دلیل، اپراتورها باید پیش از هر عملیات، جدول بار را با شرایط واقعی تطبیق دهند و محاسبات لازم را انجام دهند. همچنین، کالیبراسیون منظم دستگاههای اندازهگیری و بازبینی دوره ای جدول بار برای حفظ دقت و ایمنی ضروری است.
سوالات متداول در خصوص جدول بار جرثقیل
جدول بار هر جرثقیل با توجه به نوع، مدل، و ظرفیت آن طراحی میشود و برای هر جرثقیل ممکن است قالب و فرمت متفاوتی داشته باشد. این تفاوتها به دلیل ویژگیهای فنی و قابلیتهای خاص هر مدل است.
جدول بار بهطور کلی برای شرایط ایدهآل طراحی شده است. برای شرایط خاص مانند باد شدید یا زمین ناهموار، باید اطلاعات موجود در جدول را با دستورالعملهای ایمنی و ضرایب کاهش ظرفیت تنظیم کرد. در این موارد، مشورت با سازنده یا متخصص ایمنی ضروری است.آیا جدول بار برای تمامی مدلهای جرثقیل به یک شکل طراحی میشود؟
چگونه میتوان از جدول بار برای محاسبه ظرفیت جرثقیل در شرایط خاص، مانند باد شدید یا زمین ناهموار، استفاده کرد؟
